氣力輸送系統以倉泵為發送器，以壓縮空氣作動力，沿除灰管道將電除塵器搜集的飛灰干法送至灰?guī)欤麄€過程以密封管道的形式輸送。
系統設有專用空氣壓縮機作為干灰輸送動力并兼作控制氣源，在系統末端設有儲存粗灰、細灰的干灰?guī)臁?/p>
其中電除塵器中一、二電場的灰是粗灰，三、四電場的灰是細灰。正常情況下，三、四電場的飛灰只能送進細灰?guī)欤弧⒍妶龅拇只抑凰瓦M粗灰?guī)臁．敿毣規斐霈F(xiàn)故障時，細灰可以送到粗灰?guī)炖铩?/p>

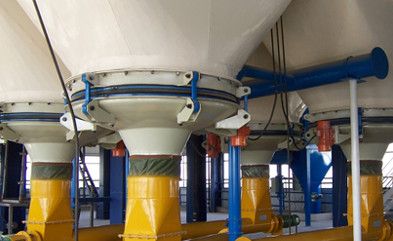

系統設計的氣力除灰系統包括除塵器下的灰斗、灰?guī)旒捌涓綄僭O(shè)備、空壓機、灰儲罐、輸送設備、管道、倉泵、閥門等。
輸灰管道上接電除塵系統并通向除塵器，經除塵器過濾后細灰粉進入干灰?guī)臁Ｔ诨叶费b置處通過電氣三通電動門可以控制采用干除灰處理方式或者水除灰處理方式，料位計用于對干灰?guī)熘懈苫曳蹆Υ媪窟M行監測。
當灰斗內的干灰粉到達不同位置時，灰粉發出的天然的β射線照射到探測器的強度是不一樣的。由探測器測到的射線強度的不同來判斷干灰粉的位置。
干灰經灰斗排出后通過進料閥進入倉泵，從出料閥排出，最終排往灰儲罐得以收集和再利用。
干除灰自動控制系統中，plc可根據料位計傳輸過來的灰粉位置信號(高、正常、低)和倉泵上方的電接點壓力表指示壓力值信號，采取相應的處理。
當料位計指示高料位，系統開進料閥，關出料閥、進氣閥、助吹閥、帶濾膜電磁閥，干灰將從灰斗卸放到倉泵進行轉儲;隨著倉泵不斷儲灰，倉泵內部壓力逐漸升高，當壓力超過定值i，其上方電接點壓力表電接點接通，上位機顯示畫面中電接點壓力表圖符顯示紅色，此時控制系統將關閉進料閥，電氣三通電動門關閉干除灰入口，停止干除灰。
之后氣力輸灰系統打開出料閥，開帶濾膜電磁閥、助吹閥、進氣閥并啟動空壓機，在空氣壓力下氣力輸灰倉泵內部干灰經過灰管輸往灰儲罐。
在此期間，倉泵內部壓力繼續升高，當壓力超過定值ii，系統將停運空壓機，然后自動關閉進氣閥，助吹閥，帶濾膜電磁閥。
此后一段時間，倉泵內部干灰逐漸減少，壓力下降，當壓力低于定值i時，電接點壓力表電接點斷開，系統顯示畫面中顯示為綠色，此時系統將自動關閉出料閥，開啟進料閥，開啟電氣三通電動門重新進入干除灰處理過程。
